一 方案背景与需求理
1.1 应用背景
空调是宿舍、办公室、实验室、出租公寓和工厂车间中单体功率较大、使用时间较长的用电设备。常见分体壁挂机、柜机采用 AC 220V 单相供电，中央空调、多联机及部分大功率机组采用 AC 380V 三相供电。与照明、插座等小功率负载相比，空调具有功率大、连续运行时间长、季节性明显、费用占比高等特点。
在实际管理中，空调“长开不关、人走机不停、温度设定过低、开窗运行、私接乱接、费用无法分摊”等现象十分普遍。仅靠普通空气开关或定时插座，只能实现简单的通断电，无法解决身份识别、计量计费、费用分摊、使用记录和远程管理等问题。
1.2 管理痛点
• 费用难分摊：宿舍、办公室、实验室多为多人共享，电费按人头或房间平摊，容易产生纠纷；出租公寓、共享办公更需要按实际用电量结算。
• 浪费与安全隐患：忘关空调、长时间无人运行、私拉乱接、超负荷用电，既浪费电能，也带来电气安全风险。
• 抄表收费效率低：人工抄表、现金收费、手工开票工作量大，易出错、易漏收，难以做到无人值守。
• 使用无记录：谁在什么时间使用了哪台空调、用了多久、用了多少电，缺乏完整数据，无法考核与追溯。
• 管理手段粗放：缺少分时段、限额、免费额度、远程开关等精细化手段，节能措施难以落地。
• 扩展性差：新增空调、新增楼栋、增加扫码或刷卡方式时，往往需要重新采购整套系统。
1.3 核心需求
需求维度 | 具体诉求 |
用电管控 | 按房间/设备独立控制空调供电；支持定时通断、远程开关、异常断电。 |
计量计费 | 按实际用电量或使用时长计费，费用可分摊到房间、个人或课题组。 |
身份识别 | 支持 IC 卡刷卡，也支持微信/支付宝扫码，免办卡、免安装 APP。 |
收费模式 | 支持预付费、计时收费、计量收费、套餐、定额、免费额度等多种模式。 |
远程管理 | 设备在线状态、运行状态、故障信息可远程查看，支持远程启停。 |
报表追溯 | 自动生成使用人、设备、起止时间、时长、电量、金额等报表。 |
安全保护 | 过载、漏电、短路保护，强弱电分离，防复制卡、防作弊。 |
平滑扩展 | 后续可扩展刷卡收费、多楼栋、多项目、其他电控场景。 |
需求结论 本项目以“空调供电回路的独立管控与公平计费”为核心，兼顾使用便捷性、管理效率和电气安全；系统应同时具备刷卡与扫码能力，并可根据实际管理模式在计时、计量、纯管控之间灵活切换。
1.4 方案目标
通过“彩屏电控主机 + 一体化电控箱 + 计量电表 + 管理平台”的组合，实现空调用电的“可控制、可计量、可计费、可追溯、可远程管理”，达到按需用电、公平分摊、减少浪费、降低运维成本的目标。
1.5 方案边界说明
重要说明 本方案控制的是空调供电回路的通断与电量计量，不调节空调的温度、风速、运行模式，也不替代空调自身的遥控器和温控系统。空调原有的制冷、制热、变频控制逻辑保持不变；系统通过“断电/恢复供电”和“使用时长/电量”实现管理与计费。
对于变频空调、中央空调、多联机等设备，频繁断电可能影响压缩机寿命或触发保护。实际项目中应遵循空调厂家的使用要求，合理设置最小使用时长、最短间隔和定时策略。
二 方案概述
2.1 方案定位
空调智能电控解决方案以 DK0818 系列彩屏智能电控主机为核心终端，以一体化电控箱为强电执行单元，配合计量电表、开关电源、漏电保护开关，通过 RS485、TCP/IP、WiFi 或 4G 接入 SCMS 本地智能卡管理系统或志控一号通云端管理系统，实现空调的刷卡/扫码使用、计时/计量计费、远程管控和报表管理。
从事智能卡与物联网电控系统研发、设计、生产，具备从硬件、嵌入式软件到管理软件、云平台的全链条自主研发能力。本方案所依托的 DK800 系列产品已在实验室电控、空调控电、充电桩、宿舍用电、公共厨房等场景实际应用。
2.2 系统组成
组成 | 主要设备 | 作用 |
人机交互终端 | DK0818 / DB0818 系列彩屏电控主机（标准 1.8 寸 / 大屏 2.8 寸） | 刷卡/扫码识别、余额与倒计时显示、计时计费、控制信号输出、故障自检。 |
强电执行单元 | 一体化电控箱：控电开关/交流接触器、DC12V 开关电源、漏电保护开关 | 空调供电回路通断、过载与漏电保护、为主机提供 DC12V 电源。 |
计量单元（可选） | 单相 / 三相计量电表 | 采集空调用电量，计量精度 0.01 度；计时模式不需要。 |
通信网络 | RS485 总线、TCP/IP、WiFi、4G 全网通、LoRa | 终端与本地软件或云平台之间的数据交互。 |
管理平台 | SCMS 本地智能卡管理系统 / 志控一号通云端管理系统 + 微信小程序 | 开户、费率、设备、订单、报表、远程控制与权限管理。 |
配套介质 | IC 卡、CPU 卡、钥匙扣卡、手环卡；微信/支付宝小程序 | 用户身份识别与使用入口。 |

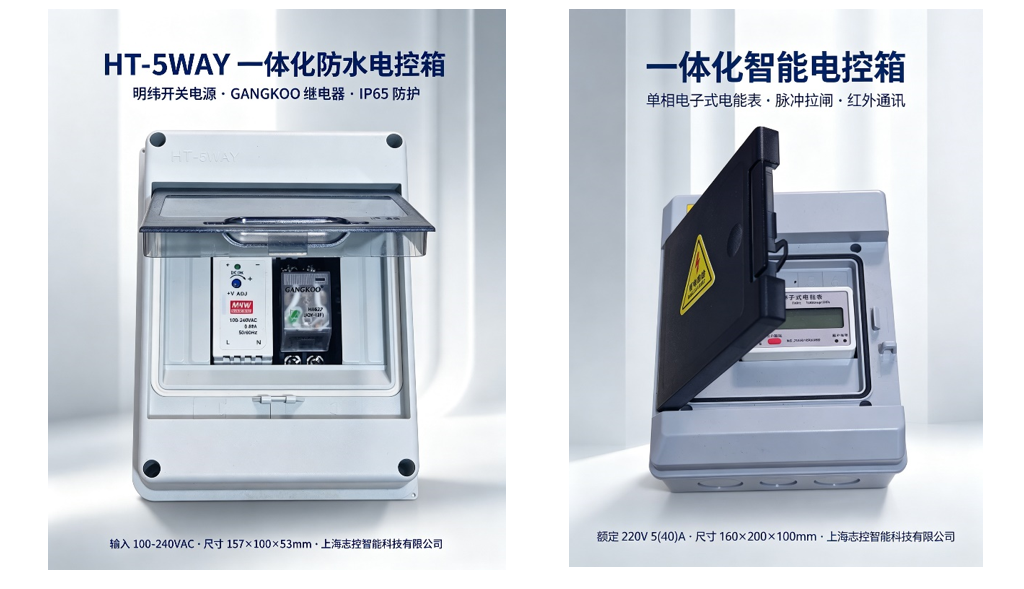

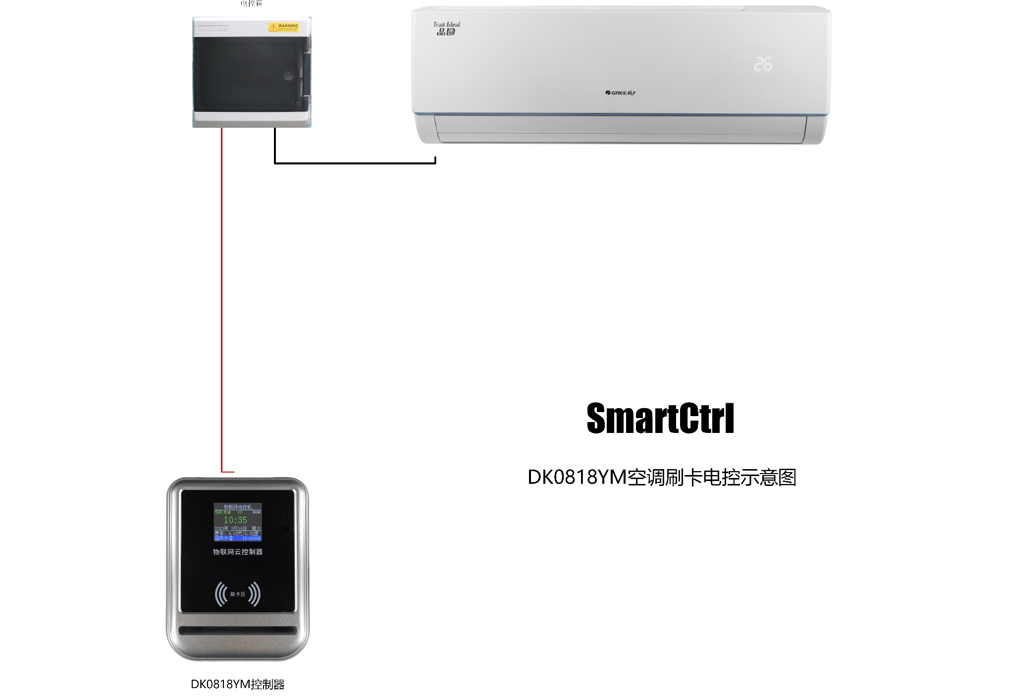

电控箱与电控主机成套安装效果图
2.3 两种系统形态
形态 | 软件系统 | 使用介质 | 适用场景 |
本地版 | SCMS 智能卡管理系统（部署于本地电脑/服务器） | 以 IC 卡刷卡为主；如需扫码须叠加云平台 | 局域网/内网环境，以刷卡管控和收费为主的宿舍、办公楼、工厂。 |
云平台版 | 志控一号通云端管理系统（Web 后台 + 微信小程序） | 微信/支付宝扫码 + ID/IC 卡 | 扫码使用、多地点远程管理、云报表、对外运营收费、出租公寓。 |
选型提示 凡需要微信/支付宝扫码使用的项目，均采用志控一号通云端管理系统；纯内网、以刷卡为主的项目可采用 SCMS 本地系统。云平台版设备需选择 TCP、WiFi 或 4G 联网型号。
SCMS 本地智能卡管理系统

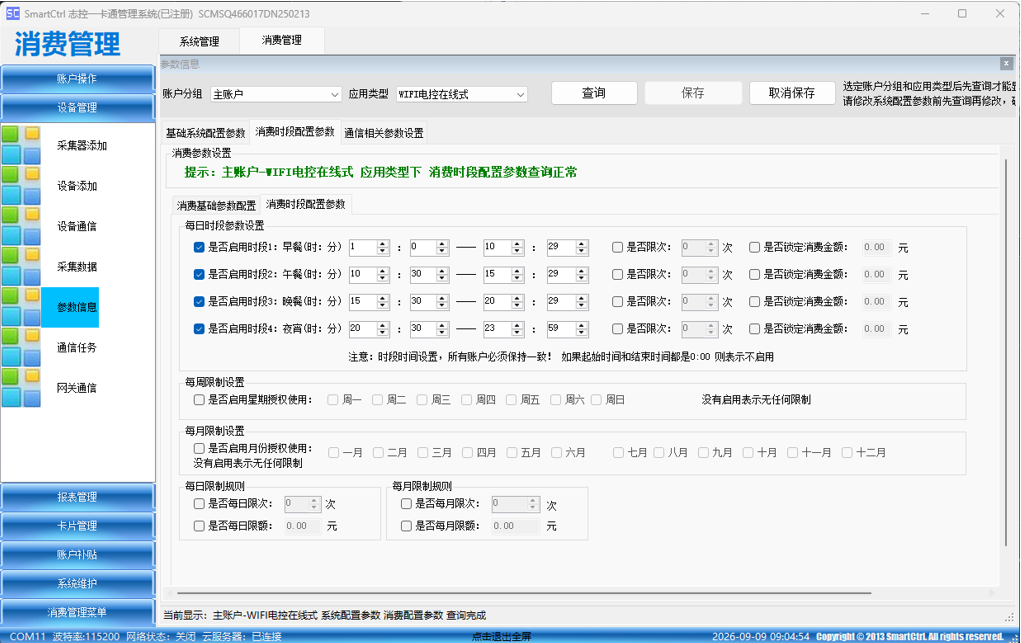

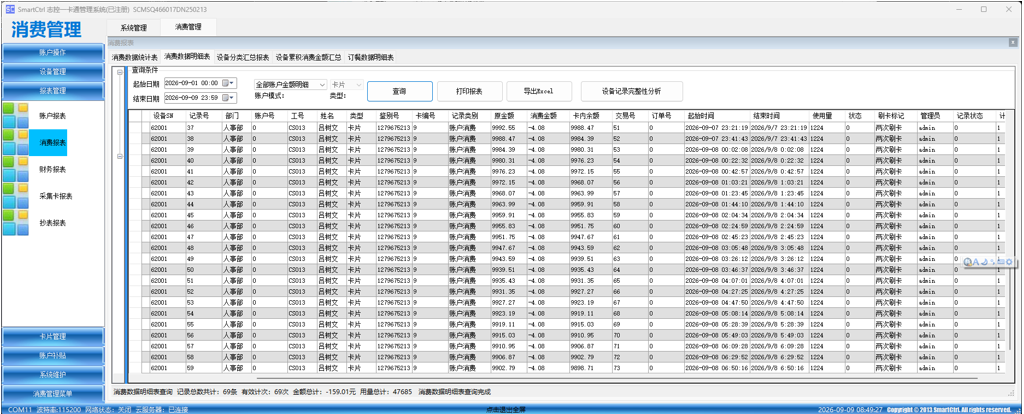

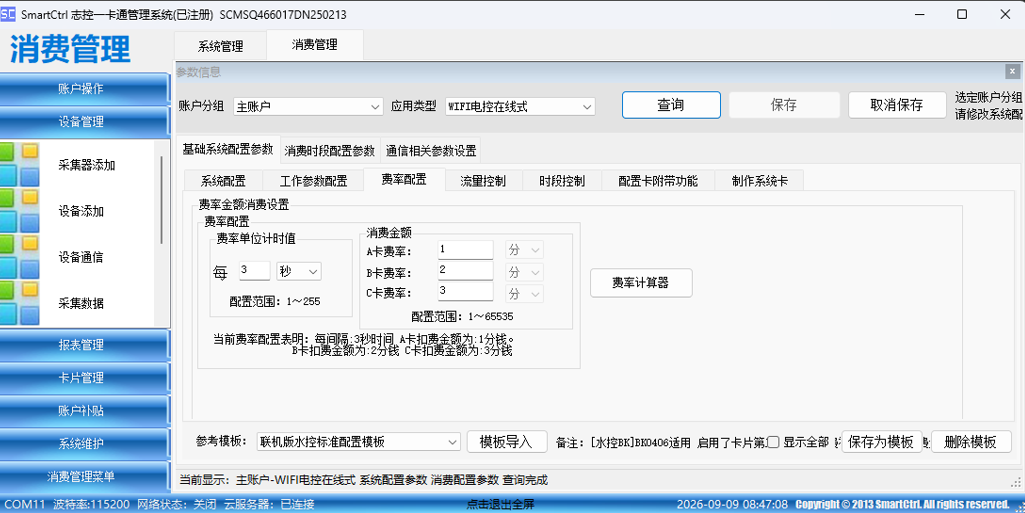

SCMS 管理软件界面截图（卡片管理/费率设置/消费明细报表各 1 张）

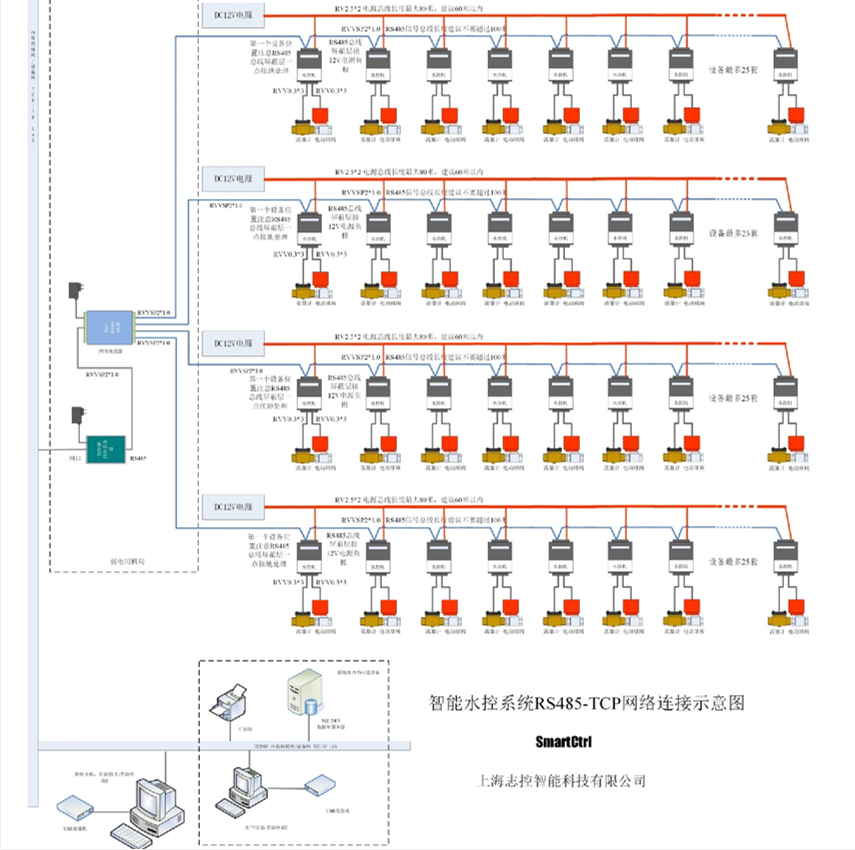

SCMS 与 RS485 组网电控主机部署拓扑图
志控一号通云端管理系统（志控云平台）
2.4 方案特点
• 计量公平：按实际用电量计费，精度 0.01 度，适合功率随工况变化的变频空调、中央空调。
• 计时简单：按使用时长管控或计费，精度 1 秒，适合使用规则简单、免费管控的场景。
• 双介质兼容：同一套设备同时支持 IC 卡刷卡与微信/支付宝扫码，刷卡与扫码共用账户体系和计费规则。
• 远程管控：云平台可实时查看在线状态、运行状态和故障信息，支持远程启停、远程固件升级。
• 报表完整：自动记录使用人、设备、开始/结束时间、使用时长、电量、金额，支持筛选与导出。
• 安全可靠：IP65 防护、漏电保护、过载保护、一卡一密、双重防复制、电子看门狗。
• 一体化交付：电控箱内接触器、电源、漏保、电表按功率需求集成成套，现场只需接入进线、负载线和主机信号线。
2.5 与普通开关/定时器的区别
对比项 | 普通空气开关 / 定时插座 | 本方案 |
控制方式 | 手动通断或简单定时 | 刷卡、扫码、远程、定时、限额、免费额度组合控制 |
计量能力 | 无或仅整户计量 | 单台空调独立计量，精度 0.01 度 |
计费能力 | 无 | 计时、计量、定额、套餐、阶梯、补贴等多种模式 |
身份识别 | 无 | IC/CPU 卡、微信/支付宝小程序 |
使用记录 | 无 | 使用人、设备、起止时间、时长、电量、金额全记录 |
安全管理 | 基本保护 | 漏保、过载、防复制卡、故障自检、远程监控 |
扩展能力 | 独立设备，难以组网 | RS485/TCP/WiFi/4G 组网，支持多楼栋、多项目统一管理 |
三 系统总体架构
3.1 三级架构
层级 | 组成 | 主要功能 |
平台层 | SCMS 本地智能卡管理系统 / 志控一号通云端管理系统（Web 管理后台 + 微信小程序） | 账户、设备、费率、订单、报表、权限、远程控制、支付与对账。 |
网络层 | RS485 总线 / TCP 有线 / WiFi / 4G / LoRa | 终端与平台之间的数据上传、指令下发、离线记录补传。 |
终端层 | DK0818 / DB0818 彩屏电控主机 + 一体化电控箱（接触器、电源、计量电表、漏保）+ 空调 | 刷卡/扫码识别、显示、计时计费、供电通断、电量采集、故障自检。 |

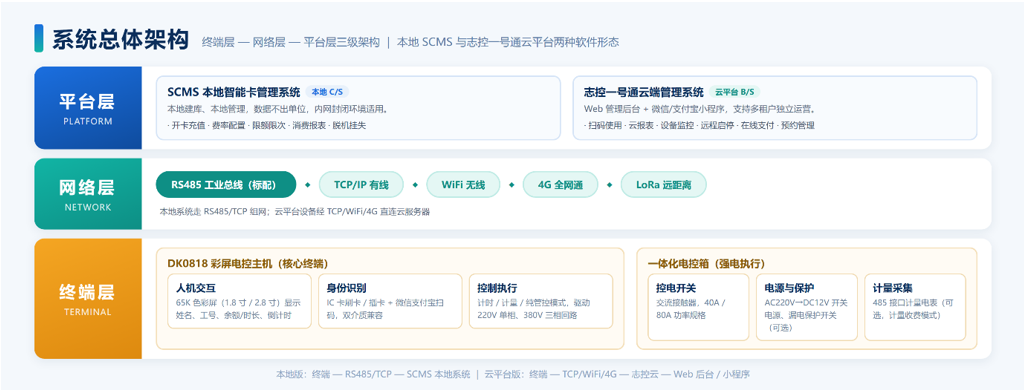

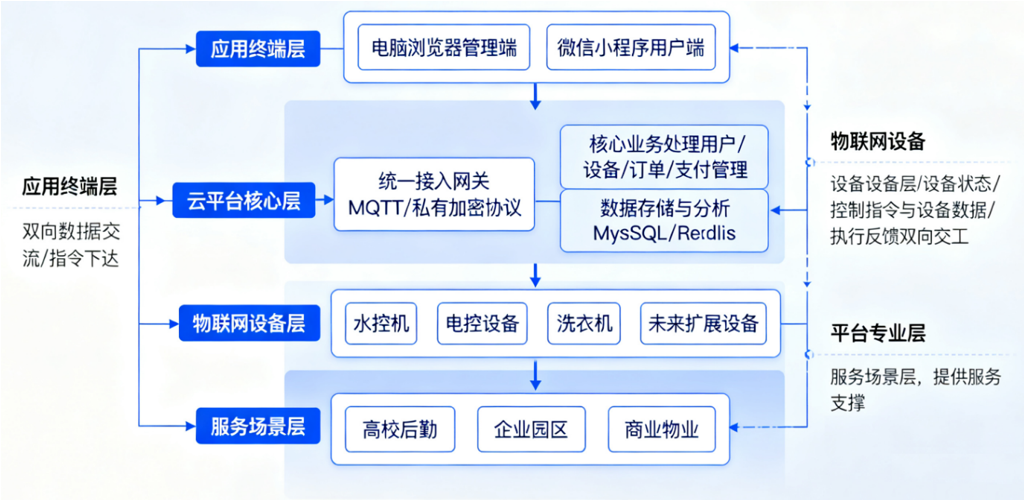

系统总体架构示意图（终端层-网络层-平台层，两种软件形态并列展示）
3.2 终端层
终端层的核心是彩屏电控主机。主机负责读取 IC 卡或接收云平台指令，判断账户余额、可用时长和使用权限，通过继电器信号驱动电控箱内的交流接触器，从而控制空调供电回路的通断；同时采集计量电表的电量数据，上传至管理平台。
主机支持 AC 220V 单相和 AC 380V 三相两类被控回路，可驱动 40A、80A 等功率规格的控电开关/接触器。主机自身由一体化电控箱内的开关电源提供 DC 12V 工作电源，实现强弱电分离。
3.3 网络层
联网方式 | 说明 | 适用场景 |
RS485（标配） | 工业总线，主机经 485 总线接入本地 SCMS 管理电脑。 | 局域网、本地刷卡管理系统。 |
TCP/IP 有线 | 主机经网线/交换机接入本地网络或公网。 | 有网线到位的室内点位，稳定可靠。 |
WiFi | 主机接入现场无线网络。 | 不便布线的宿舍、办公室、实验室。 |
4G 全网通 | 主机插 SIM 卡直连云平台。 | 点位分散、现场无网络、快速上线。 |
LoRa | 远距离低功耗无线自组网。 | 特殊远距离、低功耗传输场景。 |
联网要求 仅 TCP、WiFi、4G 通信方式的物联网设备支持连接云平台；需要使用微信/支付宝扫码的项目，必须选择上述联网型号。纯 RS485 型号适用于本地刷卡系统。
3.4 平台层
平台层分为两种形态：SCMS 本地智能卡管理系统采用 C/S 架构，本地建库、本地管理，数据不出单位，适合内网封闭环境；志控一号通云端管理系统采用 B/S 架构，提供 Web 管理后台和微信/支付宝小程序，支持多租户、多区域、多应用类型、远程监控和云报表。
云平台可选择使用志控已部署的 SaaS 托管平台，也可部署在客户本地服务器。选择本地部署并使用微信扫码时，平台必须连接外网并具备固定公网 IP（或域名解析），用于微信/支付宝回调与小程序交互。
3.5 典型数据流
使用方式 | 数据流向 | 说明 |
刷卡 | IC 卡 → 电控主机 → 接触器 → 空调；计量电表 → 电控主机 → 管理平台 | 脱机时主机本地判断余额并记录，联网后补传记录。 |
扫码 | 微信小程序 → 云平台 → 电控主机 → 接触器 → 空调；计量电表 → 电控主机 → 云平台 | 云平台完成账户校验、订单生成、远程启停和报表统计。 |
远程管理 | Web 后台 → 云平台 → 电控主机 → 接触器 | 管理员可远程查看状态、启停设备、重启主机、升级固件。 |
四 空调场景的核心工作模式
4.1 模式总览
工作模式 | 计费/管控依据 | 精度 | 典型空调场景 | 是否需电表 |
纯时间管控（免费） | 使用时长，到点自动断电 | 1 秒 | 实验室、会议室、公共区域免费使用 | 否 |
计时收费 | 元/分钟，按使用时长扣费 | 1 秒 | 使用时长可控、功率相对稳定的场合 | 否 |
计量收费 | 元/度，按实际用电量扣费 | 0.01 度 | 分体空调、柜机、中央空调、出租公寓 | 是 |
定额/固定金额 | 固定金额对应固定时长或电量 | — | 单次使用费用固定的场合 | 视模式 |
套餐收费 | 如“10 元 10 小时”等套餐 | — | 宿舍包时、包月、共享办公 | 视模式 |
免费额度 + 超额计费 | 日/周/月免费额度，超额后计费 | — | 员工福利、学生补贴 | 视模式 |
4.2 纯时间管控（免费）
管理员在平台为每台空调配置可选时长档位（如 30 分钟、1 小时、2 小时）和允许使用时段。用户刷卡或扫码后选择时长，设备通电并开始倒计时，到点自动断电，不产生费用，平台自动生成使用记录。
该模式适合实验室、会议室、公共休息区等“只管控、不收费”的场景，能够有效解决“人走机不停”和“忘关空调”的问题。若采用插卡模式，拔卡即断电，管理更直接。
4.3 计时收费
按使用时长计费，费率可设置为元/分钟，计费精度 0.01 元，计时精度 1 秒。用户刷卡或扫码启动后，系统按费率实时扣费，余额不足或达到最大使用时长时自动断电。
计时模式不需要计量电表，硬件投入较低，适合使用规则简单、空调功率相对稳定或按时间包干收费的场合。对于变频空调等实际功率随工况变化的设备，计时收费可能不如计量收费公平，建议结合管理需求选择。
4.4 计量收费（空调场景推荐）
计量收费通过计量电表采集空调供电回路的实际用电量，按“元/度”计费，计量精度 0.01 度。用户先充值或预扣费，使用过程中按实际电量扣减，余额不足自动断电；也可结合免费额度、补贴等内部管理规则使用。
空调的实际耗电量受设定温度、环境温度、房间保温、开门开窗、滤网清洁度、变频工况等因素影响，波动较大。按电量计费能够真实反映“谁用得多、谁付得多”，是宿舍、出租公寓、共享办公和对外运营场景最公平、最容易被接受的方式。
计量说明 计量电表通过接口接入电控主机，由主机读取电量数据；计时模式不需要电表。计量型项目应在选型时明确单相或三相、额定电流、电表通信协议与地址，确保与主机匹配。
计费示例：某 1.5 匹变频空调平均运行功率约 1.0～1.3kW，连续使用 10 小时约耗电 10～13 度；若电价为 0.60 元/度，则单次费用约 6～7.8 元。以上仅为示意，实际费用以电表计量和平台费率为准。
4.5 定额、套餐与免费额度
• 定额收费：刷一次卡或扫一次码扣固定金额，对应固定时长或固定电量，适合单次使用规则统一的场合。
• 套餐收费：如“10 元 10 小时”“包月 50 元”等，适合宿舍、共享办公等长期使用场景。
• 免费额度：可按日、周、月设置免费使用额度，额度内不收费，超额后按费率计费，兼顾福利与节能。
• 双钱包：补贴账户 + 现金账户独立核算，消费时优先扣补贴，补贴用完后扣现金，支持按日/周/月/季度/年自动发放补贴。
4.6 模式选择建议
应用场景 | 推荐模式 | 推荐介质 | 配置要点 |
高校宿舍空调 | 计量收费 + 免费额度/补贴 | IC 卡或扫码 | 按房间独立计量；设置每月免费额度；双钱包补贴；限额限次。 |
办公楼/办公室空调 | 计时收费或计量收费 | IC 卡为主 | 按部门/房间分组；设置工作日使用时段；远程统一启停。 |
实验室空调 | 纯时间管控（免费） | 扫码为主 | 选择时长、到点断电；限定使用时段；生成使用记录。 |
出租公寓/共享办公 | 计量收费（预付费） | 扫码 + 4G | 先充值后使用；余额不足自动断电；远程抄表与退租结算。 |
工厂车间/中央空调 | 计量收费 | 刷卡或扫码 | 380V 三相计量；80A 接触器；按车间/产线分摊；遵循空调厂家启停要求。 |
公共区域空调 | 纯时间管控或定时通断 | 刷卡/扫码 | 按开放时段自动通断；限制单次最长时长；远程巡检。 |
4.7 计费规则组合示例
平台支持将多种规则组合使用。例如某高校宿舍空调采用“计量收费 + 每月 30 度免费额度 + 夜间定时断电 + 每日限额”的组合：每月前 30 度不收费，超出部分按 0.60 元/度从补贴钱包或现金钱包扣减；每日 23:30 至次日 6:00 禁止启动；单日消费上限 10 元。该组合既保障学生基本需求，又抑制浪费和欠费风险。
五 使用介质与操作流程
5.1 IC 卡刷卡三种模式
刷卡模式 | 操作方式 | 断电与结算 | 空调场景适用性 |
插卡模式（TT） | 卡片插入卡槽，设备通电；拔卡立即断电。 | 拔卡即断电，按实际使用时长/电量结算。 | 适合专人专用、随到随用的办公室、值班室、实验室。 |
两次刷卡模式（DT） | 首次刷卡预扣金额并启动；再次刷卡主动结束。 | 未使用金额自动退回；达到最大时长自动结束，预扣金额不退还。 | 适合公共空调、共享使用、按次收费场景。 |
贴卡累计模式（YT） | 刷一次卡充值一次，可多次刷卡累计金额。 | 余额用完自动断电；适合先充值后使用。 | 适合宿舍、出租公寓、长时间连续使用。 |
选型提示 刷卡模式在主机选型时确定：TT 为插卡计时型，YT 为贴卡计时型，DT 为两次刷卡计时型；计量型对应 TM/YM/DM。若项目未来需要扩展刷卡，选型时应提前明确所需模式，避免后期更换硬件。

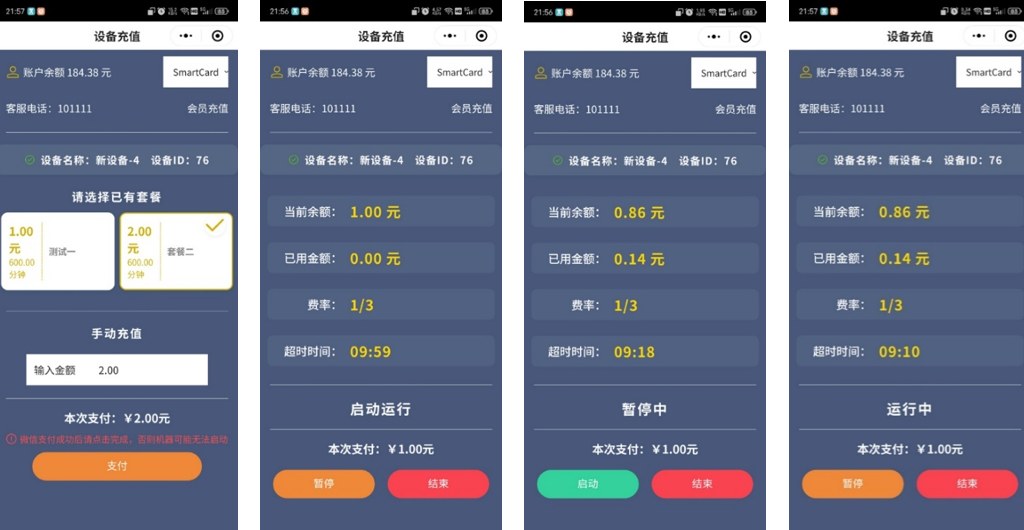

5.2 微信/支付宝扫码流程
云平台版电控主机表面张贴专属二维码，用户使用微信或支付宝扫码即可使用，无需办卡。标准流程如下：
第 1 步 用户打开微信/支付宝“扫一扫”，扫描空调旁的设备二维码，进入小程序并完成登录/绑定（支持快捷登录）。
第 2 步 系统自动识别设备，展示该空调的计费规则或可选时长（如 30 分钟、1 小时、2 小时）。
第 3 步 用户选择时长或确认计费标准，点击“启动”，云平台向主机下发指令，接触器吸合，空调通电。
第 4 步 使用过程中，小程序实时显示剩余时长、电量或扣费情况；支持暂停、继续、主动结束（按钮是否显示由平台配置）。
第 5 步 使用结束（主动结束、余额扣完、倒计时归零）后，系统自动断电并生成订单记录。
第 6 步 用户可在小程序查看历史使用记录、充值记录和退款明细；管理员可在后台按房间、设备、人员、时间查询。
本项目流程 扫码 → 选择使用时长 → 确认启动（免费模式金额为 0，不产生支付）→ 空调通电并倒计时 → 到点自动断电 → 小程序与后台自动生成使用记录（使用人、设备、起止时间、时长）。
5.3 管理员操作流程
管理员通过浏览器登录 Web 管理后台（云平台）或 SCMS 客户端（本地版），完成以下工作：
1. 建立区域层级，例如“园区 → 宿舍楼 → 楼层 → 房间 → 空调编号”，设备安装到末级区域。
2. 添加电控主机，绑定区域、账户分组、应用类型和通信方式，配置设备二维码。
3. 设置计费模式（计时/计量/套餐/定额/免费）、费率、可选时长、使用时段、限额限次和免费额度。
4. 建立用户账户或批量导入名单，发放 IC 卡或引导用户绑定小程序；配置补贴发放规则。
5. 实时查看设备在线状态、运行状态和故障信息，必要时远程启停、重启或升级固件。
6. 按日/周/月导出使用报表、电量报表、收费报表和对账明细。
5.4 刷卡与扫码混合使用
云平台版设备同时支持 IC 卡刷卡和微信/支付宝扫码，两种介质共用同一套账户体系、计费规则和设备状态，互不影响。用户既可以刷卡，也可以扫码；管理员可在后台统一查看两种方式产生的订单和记录。对于已有校园卡、员工卡的单位，可采用“IC 卡离线刷卡 + 小程序绑定”的方式平滑过渡。
5.5 离线与异常处理
• 脱机运行：网络中断时，IC 卡刷卡可继续在本地完成余额判断和扣费，消费记录保存在主机内，联网后自动补传。
• 扫码订单：在线扫码启动的订单按平台配置的离线策略执行；网络恢复后自动补传数据、同步账户。
• 远程停止：云平台支持管理员远程停止用电，未使用余额按规则自动退还用户。
• 故障提示：主机内置故障自检与错误码提示，彩屏可直接显示故障内容；电子看门狗在异常死机时自动重启。
• 挂失处理：支持联机实时挂失和脱机挂失，挂失卡加入黑名单后无法继续使用，降低卡片丢失风险。
六 空调精细化计费与管控策略
6.1 费率体系
系统支持十六种卡类型/用户类型，不同用户群体可配置不同费率。例如学生、教师、访客、租户可分别设置不同的电价或时长费率；同一用户类型还可按用量区间设置三级阶梯费率，用量越高单价越高，引导节约用电。
计时费率最小 0.01 元，计时精度 1 秒；计量费率按元/度设置，计量精度 0.01 度；套餐、定额、固定金额等模式可按项目需求灵活配置。
6.2 限额与限次
可按每日、每月设置消费金额上限和使用次数上限，每日可拆分为四个独立时段分别设置限额限次。例如宿舍空调每日限额 10 元、每日最多启动 8 次；办公室空调工作日每日限额 20 元、周末限额 5 元。限额用完后当日无法继续启动，次日自动恢复。
6.3 定时用电
系统支持每天四个时段的允许/禁止用电管控。管理员可根据作息时间设置空调的可使用时段，非允许时段内刷卡或扫码均无法启动，已运行的设备到点自动断电。典型配置如下：
场景 | 允许使用时段 | 管理目的 |
高校宿舍 | 06:00–23:30 | 保障作息，避免通宵运行。 |
办公楼 | 工作日 07:30–19:00 | 下班后自动断电，减少无人运行。 |
实验室 | 08:00–22:00 | 配合实验室开放时间，便于安全管理。 |
公共区域 | 08:00–18:00 | 按开放时间供电，降低管理成本。 |
6.4 免费额度与补贴
平台支持按日、周、月设置免费额度，额度内使用不扣费，超额后按费率计费。结合双钱包（补贴账户 + 现金账户），可实现“单位补贴一部分、个人承担一部分”的管理模式。补贴可按日/周/月/季度/年自动发放，消费时优先扣补贴，补贴不足时自动切换现金账户。
6.5 远程管控
云平台可实时查看每台空调的在线/离线状态、运行状态、故障信息和最后一次心跳时间，支持远程启动、远程停止、重启主机、鸣叫提示和远程固件升级。对于放假、下班、异常天气等情况，管理员可一键批量断电，避免长时间空转。
6.6 报表与费用分摊
系统自动生成使用记录和订单，精确记录使用人、设备、开始时间、结束时间、使用时长、电量、金额、支付方式等信息。报表可按租户、区域、楼栋、房间、设备、账户、时间等条件筛选和导出，支持日/周/月统计、设备利用率分析、收费对账和异常订单核查。
报表类型 | 主要内容 | 管理用途 |
使用明细 | 使用人、设备、起止时间、时长、电量、金额 | 查询每一笔使用，处理争议与异常。 |
电量统计 | 按房间/楼栋/区域汇总用电量 | 费用分摊、能耗分析、节能考核。 |
收费报表 | 充值、消费、退款、补贴、余额 | 财务对账、欠费预警、资金管理。 |
设备报表 | 在线率、故障次数、使用频次 | 运维巡检、设备选型与更新。 |
利用率分析 | 不同时段/区域的使用情况 | 优化开放时间、调配资源。 |
6.7 安全与防作弊
• 电气安全：一体化电控箱集成漏电保护开关、控电开关/接触器，建议在入户总前端再加装一级漏保；强弱电分离布线，金属外壳可靠接地。
• 卡片安全：一卡一密、双层加密，金额多次备份；支持脱机 + 联网双重防复制卡检测，黑名单实时/脱机挂失。
• 设备安全：IP65 防水防尘外壳，线路板防水喷涂、引出线焊接、硅胶密封；内置电子看门狗，异常自动重启。
• 管理安全：角色权限、操作日志、设备日志、订单追踪全程记录，关键操作可审计。
• 用电保护：过载、短路、漏电保护；对大功率空调应预留启动电流余量，避免频繁跳闸。
6.8 节能管理建议
• 合理设定温度：建议夏季制冷温度不低于 26℃，冬季制热不高于 20℃，避免过低/过高设定造成浪费。
• 定时与限额：结合作息设置允许时段、单次最长时长和每日限额，减少无人运行和通宵运行。
• 远程巡检：通过平台查看在线状态和运行时长，发现异常长开、频繁启停及时处理。
• 定期维护：清洗滤网、检查制冷剂和门窗密封，保持空调高效运行；系统侧做好电表校准和接触器检查。
• 避免频繁断电：变频空调、中央空调应遵循厂家要求，合理设置最小运行时长和重启间隔。
6.9 费用分摊示例
以某 4 人间宿舍为例，房间空调单独配置一台计量型电控主机和计量电表。某月空调用电 120 度，电价为 0.60 元/度，则房间空调电费为 72 元，可按 4 人平摊（每人 18 元），也可按平台记录的个人使用时长/电量进行差异化分摊。若单位每月提供 30 度免费额度，则仅对超出的 90 度计费，即 54 元。
七 设备选型与配置
7.1 选型五步法
第 1 步 确认空调类型与供电：分体壁挂/柜机（AC 220V 单相）或中央空调/多联机（AC 380V 三相），记录铭牌上的额定电压、额定电流/功率。
第 2 步 确认管控模式：纯时间管控、计时收费或计量收费；计量收费必须配置计量电表。
第 3 步 确认使用介质：IC 卡刷卡、微信/支付宝扫码，或两者并行；刷卡项目需确定插卡、贴卡或两次刷卡模式。
第 4 步 确认通信方式：本地 RS485、TCP 有线、WiFi 或 4G；扫码项目必须选择 TCP/WiFi/4G 联网型号。
第 5 步 确认电控箱配置：接触器/控电开关容量、开关电源、漏电保护开关、计量电表规格及箱体尺寸。

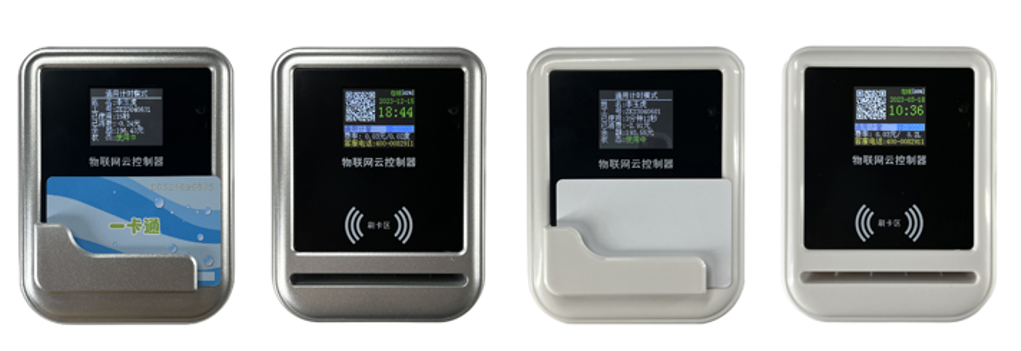

7.2 彩屏电控主机型号
型号 | 模式说明 | 适配刷卡方式 | 空调场景建议 |
DK0818TT | 时时放卡计时消费（插卡计时） | 插卡，拔卡即断 | 办公室、值班室等专人专用计时管控。 |
DK0818TM | 时时放卡计量消费（插卡计量） | 插卡，配计量电表 | 需按电量计费的专人专用空调。 |
DK0818YT | 一次刷卡计时消费（贴卡计时） | 贴卡/多次刷卡累计 | 宿舍、出租公寓计时预付费。 |
DK0818YM | 一次刷卡计量消费（贴卡计量） | 贴卡/多次刷卡，配计量电表 | 宿舍、公寓按电量预付费（推荐）。 |
DK0818DT | 两次刷卡计时消费 | 两次刷卡，预扣费 | 公共空调、共享使用按次收费。 |
DK0818DM | 两次刷卡计量消费 | 两次刷卡，预扣费，配计量电表 | 公共空调按电量收费。 |
7.3 电表模式型号（DB0818）
型号 | 模式说明 | 特点 | 适用场景 |
DB0818YM | 一次刷卡计量消费，支持多次刷卡累计金额 | 账户余额存于设备端，先充值后使用、逐笔累计 | 空调电控按电量计费、出租公寓、宿舍。 |
DB0818DM | 两次刷卡计量消费 | 两次刷卡预扣费，按实际电量结算 | 公共空调、共享设备按量收费。 |
账户载体说明 DK0818 系列采用“卡片电子钱包”，金额存放在 IC 卡内；DB0818 系列采用“电表内置账户钱包”，余额存放在设备端。空调计量收费项目若希望用户先充值、设备端累计扣费，推荐 DB0818YM；若以卡片钱包为主，推荐 DK0818YM。
7.4 通信后缀
后缀 | 含义 | 说明 |
RS | RS485 接口 | 全系标配，适用于本地 SCMS 系统。 |
TP | TCP/IP 有线网口 | 适用于有网线到位的室内点位。 |
WF | WiFi 无线 | 适用于不便布线的宿舍、办公室。 |
4G | 4G 全网通 | 适用于点位分散、现场无网络的项目。 |
LR | LoRa 无线 | 适用于特殊远距离、低功耗场景。 |
命名示例：DK0818YM-4G 表示贴卡计量型、4G 全网通版本；DB0818YM-WF 表示电表内置账户钱包、WiFi 版本。扫码项目仅选择 TP/WF/4G 型号。
7.5 一体化电控箱配置
器件 | 配置建议 | 说明 |
控电开关/交流接触器 | 按空调额定电流选型，常用 40A / 80A | 空调为感性负载，启动电流较大，接触器应预留足够余量；三相空调选 3P 接触器。 |
开关电源 | AC220V 转 DC12V，功率按主机数量配置 | 单点可用独立电源；多点可用集中供电电源箱，按节点数选型。 |
计量电表（可选） | 单相或三相电表，精度 0.01 度 | 计量收费模式必配；主机通过接口读取电量。 |
漏电保护开关 | 建议配置，按回路电流选型 | 建议安装在入线前端；三相回路选 4P 漏保；入户总前端宜再加一级。 |
箱体与端子 | 按器件数量和现场安装方式选型 | 强弱电分离，预留接线空间，做好标识和防水。 |

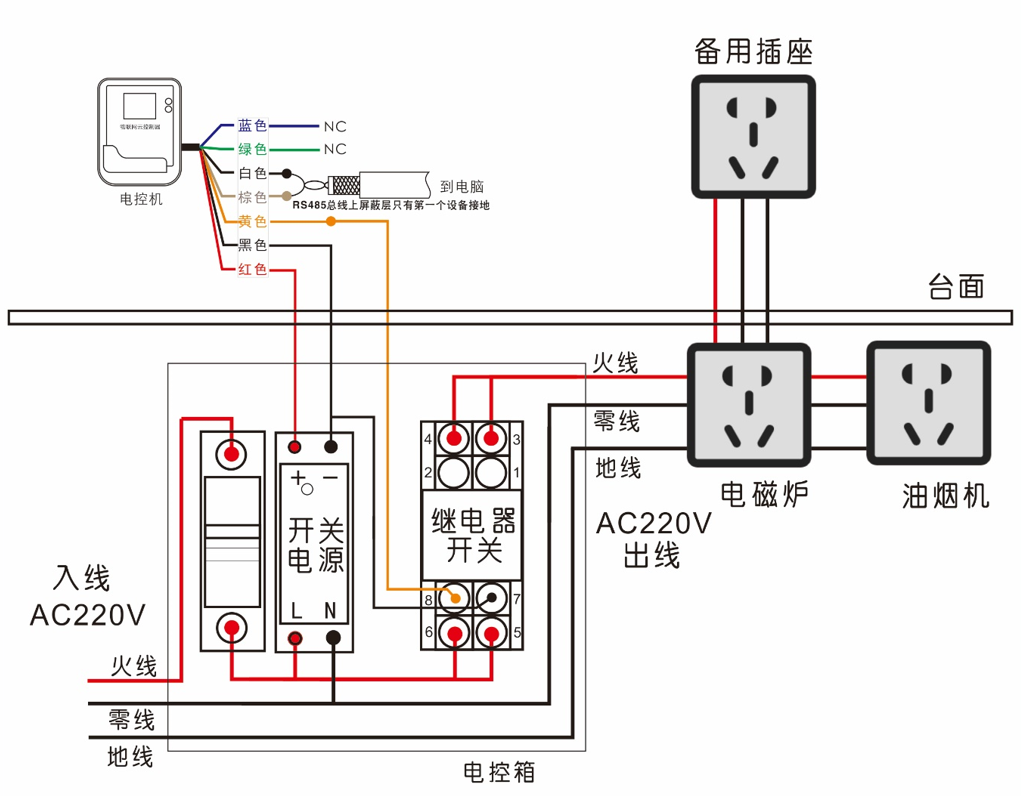

AC220V 单相电控系统接线示意图

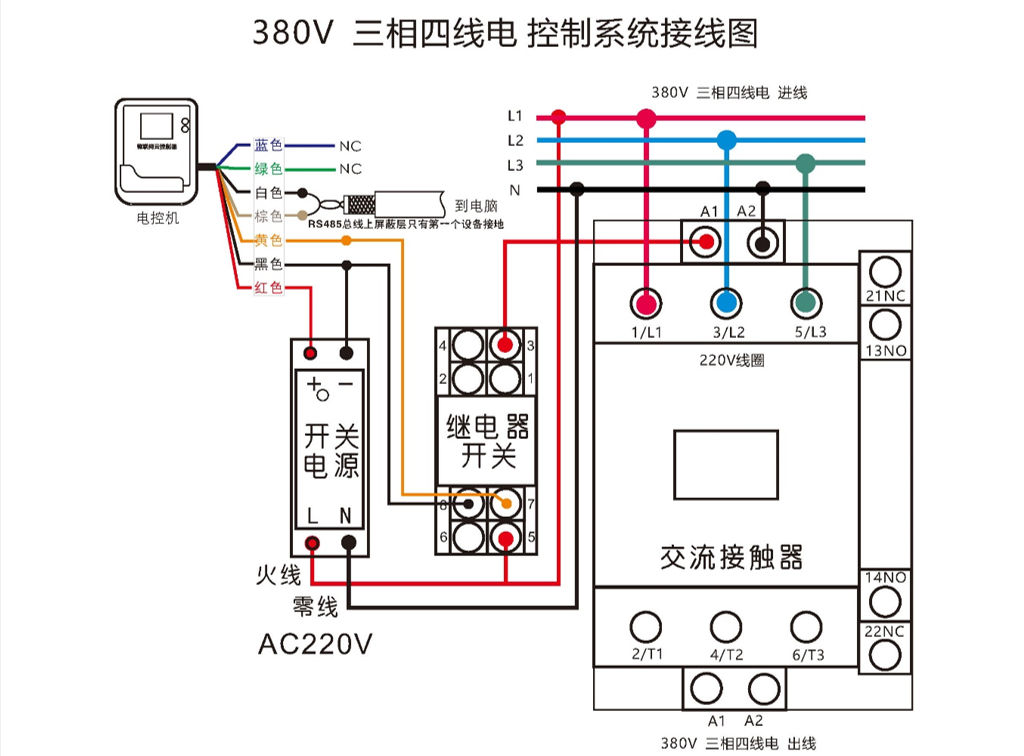

AC380V 三相电控系统接线示意图
7.6 典型配置
场景 | 推荐主机 | 电控箱配置 | 平台/网络 |
宿舍分体空调（220V） | DB0818YM 或 DK0818YM | 220V/40A 接触器 + DC12V 电源 + 单相电表 + 漏保 | 云平台扫码或 SCMS 刷卡；WiFi/4G/TCP |
办公室柜机（220V） | DK0818YT / YM | 220V/40A 接触器 + 电源 + 漏保（计量型加单相电表） | SCMS 本地刷卡或云平台 |
实验室空调（220V） | DK0818 彩屏计时型联网款 | 220V/40A 接触器 + 电源 + 漏保（计时模式可不配电表） | 云平台；扫码 |
出租公寓（220V） | DB0818YM-4G/WF | 220V/40A 接触器 + 电源 + 单相电表 + 漏保 | 云平台扫码；4G/WiFi |
中央空调/多联机（380V） | DK0818YM / DB0818YM | 380V/80A 接触器 + 三相电表 + 4P 漏保 + 电源 | 云平台或 SCMS；TCP/4G |
工厂车间大功率（380V） | DK0818DM / DB0818DM | 380V/80A 接触器 + 三相电表 + 4P 漏保 + 电源 | SCMS 或云平台；按产线分摊 |
7.7 选型注意事项
• 按铭牌选型：以空调铭牌上的额定电流/功率为准，不能仅按“匹数”估算；启动电流通常为额定电流的数倍，接触器和断路器应留有余量。
• 区分单相与三相：220V 单相空调选用单相电表和 2P/1P+N 保护器件；380V 三相空调选用三相电表和 3P/4P 器件，注意零线、地线不得混接。
• 计量电表匹配：确认电表的电压规格、电流规格、通信接口、通信协议和地址设置与主机兼容。
• 变频空调：计量收费更公平；若采用计时收费，应了解其实际功率随工况变化的特点，合理设定费率。
• 中央空调/多联机：控制整个系统还是单台室内机需提前确认；大型机组启停应遵循厂家要求，避免频繁断电影响压缩机。
• 安装环境：电控箱应安装在室内、干燥、通风、便于操作和检修的位置；主机虽具备 IP65 防护，仍应避免长期暴晒和积水。
• 线路容量：进线、负载线、保护器件应按空调额定电流和敷设方式由持证电工核算，不得与照明、插座回路混用。
八 安装施工与调试
8.1 安装前确认
施工前应完成现场勘察，确认空调数量、安装位置、供电回路、断路器容量、线径、接地条件、网络覆盖和电表安装位置；核对主机型号、通信方式、刷卡模式和电表规格是否与方案一致。涉及强电改造的，应由具备相应资质的电气施工人员实施。
8.2 安装位置
• 电控箱：安装在室内、干燥、通风、无腐蚀性气体、便于操作和检修的位置，靠近空调供电回路，避免阳光直射和雨水浸泡。
• 电控主机：安装在空调附近、用户便于刷卡/扫码和查看屏幕的位置，高度宜与成人视线平齐；避免安装在高温、潮湿、强电磁干扰处。
• 计量电表：安装在电控箱内或专用表位，便于抄表和检修；通信线与其他强电线分开走线。
• 二维码：张贴在主机旁或空调明显位置，保证扫码清晰、不被遮挡。
8.3 AC 220V 单相接线要点
1. 断开上级电源，验电确认无电，执行挂牌上锁，严禁带电作业。
2. 按“进线 → 漏电保护开关 → 控电开关/接触器 → 空调负载”的顺序接线；火线经开关/接触器控制，零线按配电规范连接，地线可靠接地。
3. 为电控主机接入 DC12V 电源（红 +12V、黑 GND），注意极性和电压，避免接反。
4. 按七芯引线定义连接控制信号：黄色 NO 为继电器信号输出；计量型按绿色 DB-A、蓝色 DB-B 接入电表；具体以产品背面标签和接线图为准。
5. 检查所有端子压接牢固、无铜丝外露，强弱电分开走线并分别穿管，做好防水和标识。
安全提示 空调为感性负载，接触器和断路器容量应留有余量；不得将空调负载接入照明或普通插座回路；所有接线以现场电气设计、产品接线图和当地规范为准。
8.4 AC 380V 三相接线要点
三相空调应采用 3P 接触器控制三相火线，零线按设备要求直通或经 4P 漏保，保护地线可靠连接。接线前核对相序和电压，确认电表为三相四线制并与主机协议匹配。三相回路应使用 4P 漏电保护开关，避免缺相、错相和漏电风险。中央空调、多联机的启停还应遵循空调厂家要求。
8.5 计量电表接入
计量电表按“进线 → 电表 → 负载”的方式接入，或按电表说明书采用互感器接入（大电流场合）。电表与主机对应端子连接，设置正确的通信地址、波特率和协议；通电后确认主机能读取电表数据，并与实际负载进行比对校验。
8.6 施工规范
• 施工人员应具备弱电/电气施工资质，严格区分零线、火线、地线，严禁带电操作。
• 控制回路导线建议使用 1.5mm² 及以上铜芯硬线；空调负载回路按额定电流选型，40A 回路建议不小于 6mm²，80A 回路建议不小于 16mm²，具体以电气设计为准。
• RS485 通信采用 2 芯屏蔽双绞线（如 RVSP 2×1.0），信号线与电源线间距不小于 10cm，分别穿管；屏蔽层在靠近采集端的第一个设备单点接地。
• 所有接头、端子应压接牢固，线缆两端做好标识；穿墙、穿管处做好防水、防鼠处理。
• 电控箱金属外壳、空调金属外壳应可靠接地；漏电保护开关应定期试跳，确保动作可靠。
8.7 调试与验收
序号 | 检查/测试项目 | 合格标准 |
1 | 外观与安装 | 主机、电控箱、电表安装牢固，方向正确，标识清晰，无破损。 |
2 | 接线检查 | 强弱电分离，端子牢固，无短路/断路，接地可靠。 |
3 | 绝缘与漏保 | 绝缘电阻合格，漏保试跳正常，无漏电。 |
4 | 上电自检 | 主机正常启动，屏幕显示正常，无故障代码。 |
5 | 通信测试 | 主机与平台/SCMS 通信正常，在线状态、心跳正常。 |
6 | 电表读数 | 主机读取电量与实际负载一致，计量精度符合要求。 |
7 | 刷卡/扫码启动 | 识别正常，接触器吸合，空调通电。 |
8 | 计时/计费 | 倒计时、扣费、余额显示准确，费率配置生效。 |
9 | 自动断电 | 到点、余额不足、限额、禁止时段均能自动断电。 |
10 | 远程控制 | 后台远程启动/停止/重启指令执行正常。 |
11 | 报表记录 | 使用记录、订单、电量、金额完整可查、可导出。 |
12 | 安全保护 | 过载、漏电、异常断电保护有效，故障提示正确。 |
8.8 交付与培训
调试完成后，应向甲方交付设备清单、接线图、说明书、合格证、保修卡、平台账号和操作手册，并对管理员进行设备管理、费率配置、报表查询、异常处理培训，对使用者进行操作说明。验收时应共同确认设备数量、安装质量、功能测试和报表数据。
九 软件管理平台
9.1 SCMS 本地智能卡管理系统
SCMS 是志控科技自主研发的本地管理软件（C/S 架构），安装于单位本地电脑/服务器，通过 RS485 总线或 TCP 网络与电控主机联网。系统数据完全存储在本地，无需外网，适合内网封闭、以刷卡为主的宿舍、办公楼和工厂。
空调相关功能包括：卡片开户/充值/挂失、十六种卡类型与差异化费率、计时/计量/定额计费、每日四时段限额限次、免费额度、三级阶梯费率、定时用电、设备状态查看、远程开关、消费明细查询和统计报表。
9.2 志控一号通云端管理系统
志控一号通云端管理系统采用“设备终端 + 云平台服务 + Web 管理后台 + 微信/支付宝小程序”架构，面向扫码使用、多地点远程管理和对外运营收费。平台支持多租户独立运营、账户分组、四钱包独立核算、在线 + 离线双模式、多级设备区域管理、多支付方式和多维度统计报表。
空调项目可在后台按“园区 → 楼栋 → 楼层 → 房间 → 设备”建立区域树，按房间配置费率、时段、限额和免费额度，按租户/院系/课题组配置账户分组，实现每笔交易的全链路溯源。
9.3 两种部署模式
部署模式 | 说明 | 网络要求 | 适用场景 |
SaaS 托管 | 直接使用志控已部署运营的云平台，开箱即用，多租户数据隔离，由志控负责运维、升级与安全。 | 现场设备可访问公网（TCP/WiFi/4G 任一），无需服务器和固定 IP。 | 中小项目、快速上线、无专业运维团队。 |
客户本地部署 | 平台部署于客户本地服务器，对接微信公众号/小程序完成扫码认证。 | 必须连接外网，需固定公网 IP（或域名解析），用于回调与小程序交互。 | 数据要求留在本地、大型集团多项目统一管理。 |
扫码网络要求 即使软件本地部署，只要使用微信/支付宝扫码，就必须连接外网并具备固定公网 IP；若无外网条件，可选用“本地 SCMS + IC 卡刷卡”，或选用 4G 联网将设备接入志控托管云平台。
9.4 空调项目配置示例
1. 建立区域：按实际楼栋、楼层、房间建立多级区域，设备命名建议包含房间号和空调编号，便于报表统计。
2. 添加设备：录入主机序列号/设备号，绑定区域、账户分组、应用类型（如“宿舍空调”）和通信方式。
3. 配置计费：选择计量收费（元/度）或计时收费（元/分钟），设置费率、可选时长、套餐、免费额度、阶梯费率。
4. 配置管控：设置每日四个允许时段、每日/每月限额限次、单次最长时长、是否允许用户主动结束。
5. 配置账户：建立用户/房间账户，发放 IC 卡或引导绑定小程序，设置补贴发放规则和双钱包。
6. 测试验收：逐台测试刷卡/扫码、启动/停止、计量/计时、自动断电、报表生成，确认无误后批量复制配置。
9.5 报表与远程运维
平台自动统计充值、消费、补贴、订单、电量等数据，支持按租户、区域、应用类型、设备、账户和时间导出报表。管理员可远程查看设备在线率、故障信息和运行状态，支持远程启停、重启和固件升级，减少现场巡检和上门维护成本。
十 典型应用场景
10.1 高校宿舍空调
宿舍空调数量多、使用时间长、费用分摊敏感。推荐按房间独立配置 DB0818YM 计量型主机 + 220V/40A 一体化电控箱 + 单相电表，采用“计量收费 + 每月免费额度 + 双钱包补贴 + 夜间定时断电”的模式。学生可刷卡或扫码使用，后台按房间统计电量，超支自动断电，假期可远程批量断电。
10.2 办公楼/办公室空调
办公室空调管理重点是下班后忘关和无人长开。推荐 DK0818YT/YM + 220V/40A 电控箱，采用计时或计量收费，设置工作日 07:30–19:00 允许使用，下班后自动断电；管理员可在后台按部门/楼层查看运行状态，远程关闭未关空调。
10.3 实验室空调
实验室空调以安全管理和使用记录为主，通常不收费。推荐 DK0818 彩屏计时型联网款 + 220V/40A 电控箱，采用“纯时间管控”：用户扫码选择时长，空调通电并倒计时，到点自动断电；平台记录使用人、设备、起止时间和时长，便于实验室安全检查和设备利用率分析。
10.4 出租公寓/共享办公
出租公寓和共享办公需要无人值守、先充值后使用、远程抄表和退租结算。推荐 DB0818YM-4G/WF + 220V/40A 电控箱 + 单相电表，采用计量预付费模式；租户扫码充值、按电量扣费，余额不足自动断电，管理员远程查看用量和收益，退租时一键结算。
10.5 工厂车间/中央空调
工厂车间和中央空调功率大、供电多为 380V 三相。推荐 DK0818YM/DM 或 DB0818YM/DM + 380V/80A 电控箱 + 三相电表 + 4P 漏保，按车间、产线或班组分摊电费。中央空调启停应遵循厂家要求，避免频繁断电；必要时只对指定分支回路或室内机供电进行管控。
10.6 公共区域空调
会议室、休息区、走廊等公共区域空调可采用纯时间管控或定时通断，按开放时段自动供电，限制单次最长使用时长，避免无人长开。扫码使用可免办卡，后台记录使用情况，便于物业巡检和节能考核。
十一 实施交付与售后服务
11.1 实施流程
阶段 | 主要工作 | 输出 |
需求确认 | 确认空调数量、功率、供电、使用模式、收费方式、联网条件。 | 需求确认单 |
现场勘察 | 查看配电、线路、安装位置、网络覆盖、接地条件。 | 勘察记录/点位表 |
方案设计 | 主机、电控箱、电表、平台选型，绘制接线与组网示意。 | 方案与配置清单 |
备货生产 | 按配置集成电控箱，烧录/配置主机，准备平台账号。 | 设备与账号 |
施工安装 | 安装电控箱、主机、电表，完成强弱电接线。 | 安装记录 |
调试培训 | 逐台测试、配置费率、培训管理员和使用者。 | 调试报告/培训记录 |
验收交付 | 共同验收设备、功能、报表，签署验收单。 | 验收单/资料 |
运维服务 | 远程监控、故障处理、固件升级、耗材与巡检。 | 服务记录 |
11.2 交付清单
• 彩屏电控主机、一体化电控箱、计量电表（如有）、开关电源、漏保等设备。
• 产品说明书、接线图、合格证、保修卡、装箱清单。
• SCMS 软件安装包/授权或志控一号通云平台账号、小程序二维码。
• 设备配置表、费率配置表、账户导入模板、操作手册。
• 安装培训、使用培训、管理员培训和验收资料。
11.3 售后服务
• 保修期限：产品自销售之日起 12 个月免费保修（人为损坏、不当操作、不可抗力等非产品质量问题除外）。
• 技术支持：由授权经销商提供现场售后服务，志控科技提供全程技术咨询与指导。
• 远程运维：支持远程故障排查、远程重启和远程固件升级，降低上门成本。
• 质量保障：针对产品质量缺陷在合理周期内免费纠正与弥补。
• 培训交付：提供安装培训、使用培训、管理员培训和项目验收支持。
十二 方案价值
维度 | 价值点 |
公平计费 | 按实际电量或时长计费，费用可分摊到房间、个人、部门或产线，减少纠纷。 |
节能降耗 | 定时、限额、免费额度、远程断电组合管控，减少忘关、长开和无人运行。 |
管理提效 | 无人值守运行，自动生成使用与收费报表，减少抄表、收费、对账工作量。 |
安全可靠 | 漏电、过载保护，强弱电分离，防复制卡、故障自检、电子看门狗，降低安全隐患。 |
使用便捷 | 微信/支付宝扫码即用，免办卡、免装 APP；IC 卡刷卡同样支持。 |
部署灵活 | 本地版数据不出单位；云平台托管版即开即用；本地部署版数据自主可控。 |
成本可控 | 一体化电控箱整套交付，现场安装省时省力；计时模式无需电表，硬件投入更低。 |
扩展无忧 | 同一套系统可扩展刷卡收费、多楼栋、多项目，并可平滑接入其他电控场景。 |
附录
A.1 说明
术语 | 说明 |
IC 卡 / CPU 卡 | IC 卡为 Mifare 1 等射频卡；CPU 卡（7+1）安全性更高；均支持一卡一密。 |
RS485 | 工业总线通信方式，全系标配，适用于本地组网。 |
TCP / WiFi / 4G | 有线网络、无线局域网、蜂窝移动网络，云平台扫码项目需选择其中之一。 |
脱机运行 | 网络中断时，刷卡设备仍可在本地完成识别、扣费和记录，联网后补传。 |
双钱包 | 补贴账户 + 现金账户，消费时优先扣补贴，不足自动切换现金。 |
预扣费 | 两次刷卡模式下首次刷卡先扣取预扣金额，结束时按实际使用结算，余额退回。 |
SaaS 托管 | 使用志控已部署的云平台，客户无需自建服务器和固定公网 IP。 |
A.2 联系方式
上海志控智能科技有限公司（SmartCtrl 志控智能）
全国统一服务热线：400-008-2911
公司电话：021-34685800
网址：www.smartctrl.com / www.smart-ctrl.com
* 本方案内容如有更新，恕不另行通知；最终以双方确认的技术协议与产品实物为准。*
