校园禁手机，水控如何实现家长远程充值？
在初高中封闭式管理常态化、校园全面禁止学生携带手机的政策背景下，扫码支付、线上预约等主流消费模式无法在校园用水场景落地，传统水控系统普遍存在充值效率低下、账务数据脱节、极端环境适配性不足、断网即停服等行业痛点。面向全封闭式校园的实体 IC 卡水控系统，以 “家长云端远程充值 + 学生实体卡消费 + 云地双账务同步” 为核心架构，搭载三级容错交易机制，全面覆盖浴室、开水房、直饮水等校园用能消费场景，在严格符合校园管理规范的前提下，实现了家校协同管理与系统高可用性的双重目标。
一、 校园水控的现实约束
在初高中封闭式管理校园中，学生禁止携带手机，扫码支付、线上预约等模式无法落地。校园水控系统必须满足以下要求：
1. 支付介质合规约束：学生端必须完全依托实体校园 IC 卡完成交易，不得使用手机消费，手机禁止带入校园；
2. 家校联动需求：家长需具备远程充值、账单查询、消费管控的能力，突破人工充值的时间与空间限制；
3. 极端环境适配性：浴室等高湿场景对设备防水、防潮、稳定运行能力提出严苛要求，需保障长期无故障运行；
4. 业务连续性要求：网络中断、云平台不可达等异常场景下，用水服务不得中断，避免影响校园正常生活秩序；
5. 账务一致性要求：本地系统与云端平台需实现双向账务同步，确保对账清晰、数据精准，杜绝资金坏账与管理漏洞。
传统人工充值效率低、排队严重，本地系统与云端账务不同步，已难以满足封闭式校园管理需求。
二、系统两大形态
本系统按软件部署方式分为两种形态，分别面向不同项目：
形态 | 软件系统 | 使用介质 | 适用场景 |
本地版 | SCMS 智能卡管理系统（部署于本地电脑/服务器） | IC 卡刷卡为主（扫码需叠加云平台） | 局域网/内网环境，以刷卡管控为主的单位内部管理 |
云平台版 | 一号通云端管理系统（云平台） | 微信小程序扫码 + 预约码（BK0818 按键版）+ ID/IC 卡 | 微信扫码使用、预约使用、多地点远程管理、云报表、对外运营收费 |
说明：凡需 微信扫码使用 或 预约使用 的项目，均使用云端管理系统。
三、系统总体架构

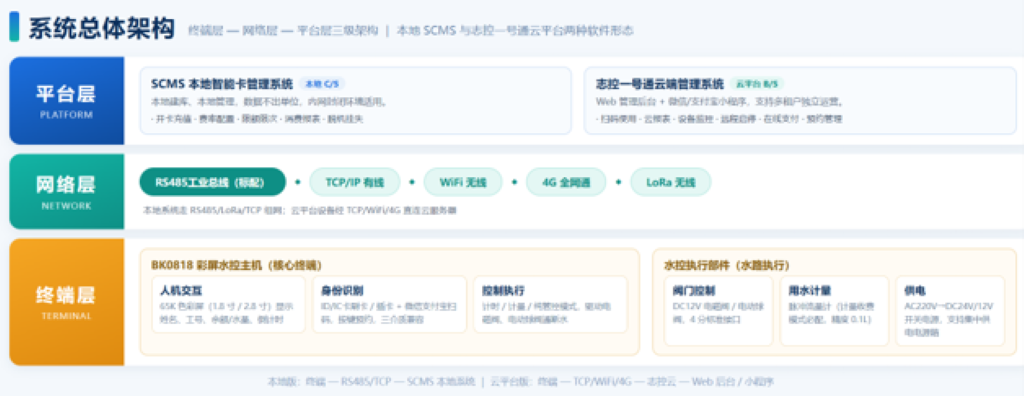

系统采用「终端层 - 网络层 - 平台层」三级架构，层级清晰、部署灵活：
┌─────────────────────────────────────────────────────┐
│ 平台层：SCMS 本地智能卡管理系统 /
│ 云端管理系统（Web 管理后台 + 微信小程序） │
├─────────────────────────────────────────────────────┤
│ 网络层：RS485 总线 / TCP 有线 / WiFi / 4G / LoRa │
├─────────────────────────────────────────────────────┤
│ 终端层：BK0818 彩屏水控主机 + 水控执行部件 │
│ （电磁阀/电动球阀 · 流量计 · 电源） │
└─────────────────────────────────────────────────────┘
终端层：核心为 BK0818 系列彩屏水控主机，配套水控执行部件（电磁阀/电动球阀、流量计、DC12V 开关电源）。负责刷卡/扫码识别、阀门通断水控制、用水量计量采集与扣费/计时执行。主机支持计时/计量/纯管控模式，可驱动 DC12V 电磁阀、两线/三线电动球阀。
网络层：通过 RS485 总线、TCP/IP 有线网络，或 WiFi、4G、LoRa 无线网络，实现终端与管理平台的数据交互。本地管理系统主要走 RS485/TCP 组网；云平台版设备通过 TCP/WiFi/4G 直连云服务器。
平台层：两种形态——
• 本地 SCMS 管理系统（C/S 架构）：本地建库、本地管理，数据不出单位；
• 云端管理系统（B/S 架构）：Web 管理后台 + 微信小程序，扫码使用、云报表、远程管控；可选择使用志控已部署的公有云平台，或将平台部署于客户本地服务器。
系统总体架构示意图（终端层-网络层-平台层，两种软件形态并列展示）
四、系统定位
云端管理系统（云平台，即"志控云平台用水用电消费系统"）是集 水控、电控、饮水管理、在线支付、扫码消费、IC/ID 卡识别、云端账户、设备联网及多租户运营 于一体的综合型智慧消费管理平台。采用 "设备终端 + 云平台服务 + Web 管理后台 + 微信/支付宝小程序" 四层架构：
• 设备终端：彩屏水控机/电控机等（本方案为 BK0818 彩屏水控主机 + 水控执行部件）；
• 云平台服务：账户、设备、订单、支付、数据存储与统计核心；
• Web 管理后台：管理人员浏览器登录，全流程管理；
• 用户端：微信/支付宝小程序，无需安装专用 APP。
凡是需要手机扫码使用（微信/支付宝）的项目，均采用本平台。
五、两种部署模式
模式 | 说明 | 网络要求 | 适用 |
A. 使用志控已部署的云平台（SaaS 托管） | 直接使用志控科技已部署运营的云端管理平台，即开即用，多租户数据隔离，由志控负责平台运维、升级与安全 | 现场设备需可访问公网（TCP/WiFi/4G 任一）；现场无需服务器与固定 IP | 中小项目、快速上线、无专业运维团队 |
B. 客户本地部署（私有化） | 将平台部署于客户本地服务器，需对接微信公众号与小程序完成扫码认证 | 必须连接外网，需固定公网 IP（或域名解析），用于微信/支付宝平台回调与小程序交互 | 数据要求留在本地、大集团多项目统一管理 |
重要说明：即使软件本地部署，只要使用微信扫码功能，就必须连接外网并具备固定公网 IP；若无外网则无法实现微信扫码操作。若现场确无外网条件，可选用"本地 SCMS + IC 卡刷卡"方案，或选 4G 联网将设备接入托管云平台。
六、 平台核心能力
多租户独立运营：多个学校、园区或客户可共用一套平台，数据隔离技术保证不同租户的账户、设备、订单、支付配置完全独立，统一部署、分别运营、独立结算。
账户分组（子账户）与应用类型权限：采用"租户 → 账户分组（子账户）→ 钱包"结构；一个分组最多支持 32 个应用类型（如宿舍用水、公共洗浴、直饮水），可精准控制钱包在指定应用类型下的使用权限，每笔交易可溯源到具体应用类型。
四钱包独立核算：每个账户分组标配在线现金、在线补贴、IC 卡现金、IC 卡补贴四个钱包，消费优先扣补贴、不足自动切现金，资金独立管理、精准核算。
在线 + 离线双模式：在线状态支持扫码、预约码、ID 卡实时消费；网络异常时 IC 卡自动进入离线模式兜底使用，消费记录联网后自动补传，保证业务连续性。
多级设备区域管理：设备区域支持多级嵌套（校园 → 楼栋 → 楼层 → 浴室），设备安装于末级区域，每笔交易可明确归属"租户 + 账户分组 + 应用类型 + 设备区域"，全链路溯源。
多支付方式：支持微信支付、支付宝支付、钱包余额支付；兼容微信支付服务商模式，统一管理多子商户，适合平台化运营收款。
权限与审计：角色权限、操作日志、设备日志、订单追踪全记录，为财务对账、安全审计、故障排查提供依据。
多维度统计报表：自动统计充值、消费、补贴、订单等数据，支持按租户、区域、应用类型、时间导出报表。
预约管理：支持按区域、设备、时段预约，适配公共浴室高峰期管理，减少排队；可配置预约时段、单次预约时长、每日预约次数、同时段人数上限，支持限制未预约用户使用设备；预约成功后小程序推送提醒；预约记录全程可查、支持异常预约处理。
系统支持的设备
水控机，电控机，洗衣机，共享吹风机，充电桩等，均支持计时，计量，计次使用，可拓展计数使用。支持RS485联网，无线Lora联网，TCP联网，无线WIFI，无线4G网络等。
七、 方案定位
本方案面向高中、初中、小学等全封闭式或半封闭式管理校园，覆盖浴室、开水房、直饮水等核心用水场景，构建了 “本地 SCMS（C/S 架构）+Web 云平台（B/S 架构）” 双栈技术体系。智能IC卡水控机用水场景：水控机外接电磁阀/电动球阀与流量计，实现用水计时、计量收费；
系统以实体 IC 卡作为学生端唯一交易载体，形成 “家长云端充值 — 学生本地用卡 — 云地双向对账” 的完整流程：学生端仅通过实体卡片完成用水消费，无需手机参与；家长端通过微信端口即可实现远程充值、消费查询、用量管控；底层通过双账务同步机制，保障本地离线可用、云端可查可核，兼顾合规性、便捷性与数据准确性。

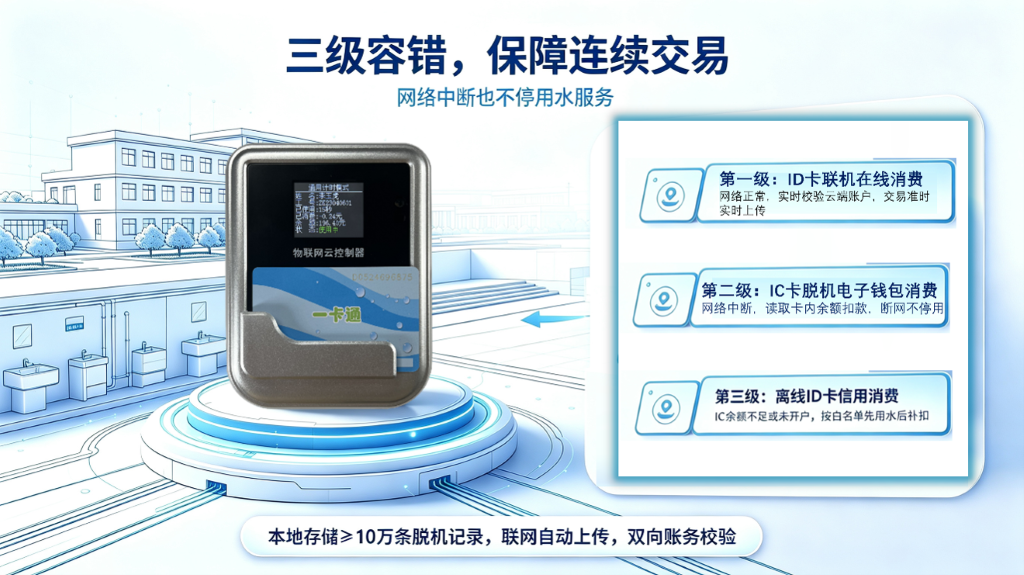

八、 三级容错，保障连续交易
针对网络中断、云平台不可达、设备离线等异常场景，系统内置三级回退机制。
第一级：ID卡联机在线消费
网络正常状态下，终端读取卡片 ID 号作为身份索引，实时校验云端后台账户状态，直接从学生云端账户完成扣款。该模式下，交易流水实现准实时上传，卡片挂失指令即时生效，无需为 IC 芯片开通电子钱包功能，卡片仅作为身份凭证，账户余额全部存储于后台服务器，大幅降低了卡片管理与资金风险。
第二级：IC卡脱机电子钱包消费
当网络中断、云平台无法访问时，终端自动切换至 IC 芯片电子钱包模式，直接读取卡内本地余额并完成脱机扣款，全程不依赖网络，实现断网不停用。 资金写入 IC 卡电子钱包支持三种技术路径：
1. 家长通过支持NFC功能的个人手机，在微信小程序通过NFC功能自助将已支付金额直接写入学生IC卡；
2. 家长通过微信端绑定学生校园卡账户完成远程充值后，学生通过校内圈存机或自助充值机领取额度并写入 IC 卡；
3. 学校管理员通过后台系统执行批量充值或补助发放，经专用写卡设备写入 IC 。
第三级：离线ID卡信用消费
当 IC 卡电子钱包余额不足、或未开通 IC 钱包账户，同时处于网络中断的极端场景下，终端依据本地预置的合法用户白名单与挂失黑名单，允许用户脱机信用记账消费，实现先用水、后补扣。
终端本地内置大容量存储，可保存不少于 10 万条脱机交易记录；网络恢复后，终端自动上传所有脱机流水，由后台系统统一从学生云端账户补扣对应金额，保障账务完整性与资金安全。
在此基础上，本地 SCMS 系统与 Web 云平台实现充值、消费记录的双向实时同步，形成 “离线可交易、联网自动同步、双向账务校验” ，确保两地账务数据精准一致。
九、 产品核心优势
本方案重点调用以下产品特征，解决封闭式学校“合规、安全、家校联动”的核心诉求：
产品优势特征 | 对本方案的价值 |
IC卡模式 | 1.第一级：ID 卡在线消费（正常联网状态） 终端读取卡片 ID 号，实时校验后台账户状态，直接从学生云端账户扣款，交易流水秒级上传，挂失指令即时生效。 只有 ID 卡消费” 模式，不需要给 IC 芯片开户，卡片仅作为身份索引，余额全部存在后台服务器。 2.第二级：IC 卡离线扣费（云平可达） 家长手机感应NFC充值，充值金额直接充值到卡片中，即可使用。 家长绑定学生卡片进行充值，学生通过圈存机领取。 管理员给学生自助充值，把金额输送至卡内。 网络故障时，终端自动切换到 IC 芯片电子钱包模式，直接读取卡内钱包余额并扣款，全程不依赖网络，断网不停用。 提前给 IC 芯片开户，写入加密密钥和电子钱包分区，资金通过校内圈存机写入卡内。 3.第三级：离线 ID 卡信用消费（IC 余额不足 / 未开户 + 断网） 当卡内 IC 钱包余额不足、或者未开通 IC 账户，同时又处于断网状态时，终端依据内置的合法用户白名单和挂失黑名单，允许正常刷卡记账，先消费后补扣。 联网恢复后，终端自动将脱机交易流水上传，统一从学生后台账户中补扣对应金额。
|
内置128M Flash，支持100万IC卡名单、10万条IC卡离线记录、10万信用消费白名单，10万条离线信用消费记录。 | 搭载数据冗余存储技术，本地留存多条消费明细，即便外部网络中断，核心用水数据也不会丢失。联网后自动上传脱机数据，账单不会丢失。 |
IP65级防水，三层防水工艺，浴室潮湿环境安全可靠；高性能DC电源、低功耗设计，部分场景支持电池供电。 | 浴室高湿环境长期可靠，兼容多种阀体与计量方案，安装适配灵活 |
支持多种阀门与流量计：电磁阀、两线/三线电动球阀、标准流量计、高精度表盘流量计。 | 外设适配性广，可搭载阀门和流量计 |
冷热水双控双计量（FF型号），公共浴室冷热水双路计费、双费率并行 | 计费模式灵活：计时收费 / 计量收费两种基础模式；云控型号支持冷热水双控双计量，冷热水可设置不同费率同时计费。同时也解决冷热水窜水问题。 |
搭载第二代数字可调红外感应，灵敏度高、稳定性好，插卡用水可红外暂停、再次触发继续用水，使用人性化。 | 洗浴中途暂停用水和暂停计费，节水的同时提升使用便利性 |
LCD彩屏中文显示，可展示刷卡人姓名工号、倒计时；余额不足蜂鸣提醒+界面闪烁提示、预约码输入界面 | 高峰人流下界面直观，输入预约码操作零门槛，在时间方面提升高效率。 |
双钱包账户（补贴账户+现金账户）+自动补贴（按日/周/月/季/年） | 学校补助与个人现金分账管理，补贴自动发放，减少人工操作 |
16种卡类型差异化费率+支持每日限额，限次，每月限额，限次，四个时段进行限额限次使用、、免费额度、阶梯费率。 | 支持学生、教职工、临时人员分级费率（分别进行收费管理），符合学校收费管理规定 |
远程固件升级 | 宿舍分散部署，功能升级免上门，运维成本低 |
计量精度0.01元/0.1L、计时精度1秒 | 系统计时、计量准确无误差 |
65K彩屏显示屏，设备可设置一键静音功能 | 屏幕清晰静音模式让夜间使用不扰民 |
插卡使用,插卡出水,拔卡停水 | 插卡进行扣费出水 |
脱机挂失+联机挂失、补卡余额找回 | 学生丢卡高频场景，卡片丢失可快速挂失，降低资金风险，余额不损失。 |
微信自助充值机24小时无人值守 | 家长线上充值+校内自助写卡，解决排队充值痛点 |
本地SCMS（C/S）+Web云平台（B/S）双向账务同步 | 本地离线可用、云端可查可对账，账务双向一致 |
支持CPU卡（7+1）、钥匙扣卡、手环卡、异形卡 | 按学校需求灵活选卡，兼顾耐用性与便携性 |
十、 交付与部署建议
1. 完成本地SCMS系统与Web云平台对接，实现充值、消费记录双向同步；
2. 部署微信自助充值终端与校园圈存机，按需开通NFC写卡功能；
3. 为校方管理员提供批量充值、补助发放、报表对账；
4. 输出家长端操作指引，明确充值、查询、绑定、异常处理流程；
5. 建立隐私与数据安全机制：AES与私有算法混合加密、权限分级、数据备份、交易审计。
十一、 核心参数精选
本方案重点调用以下产品特征，解决封闭式学校“合规、安全、家校联动”的核心诉求：
参数项目 | 技术规格 |
处理器平台 | 32位高速ARM处理器，单条指令执行最快0.015微秒 |
存储容量 | 内置128M Flash，支持100万IC卡名单、10万条IC卡离线记录、10万信用消费白名单，10万条离线信用消费记录。 |
读卡能力 | 13.56MHz，读卡≤0.3秒，支持Mifare1 IC卡、CPU卡(7+1)、钥匙扣卡、手环卡、异形卡 |
显示屏幕 | 65K色LCD彩屏中文显示（2.8寸/1.8寸），支持姓名工号、倒计时显示 |
云平台接入 | 支持物联云平台，AES加密+私有加密混合模式加密通信链路 |
安全加密 | 一卡一密两层加密，脱机+联网双重防复制卡检测 |
通信方式 | RS485/TCP、WiFi/4G/Lora（按型号），支持物联云平台 |
计费模式 | 计时/计量/定额扣费，双钱包（补贴+现金）、自动补贴、限额限次、免费额度、阶梯费率 |
挂失能力 | 脱机挂失+联机挂失，补卡余额找回 |
充值配套 | 微信自助充值机24小时无人值守、圈存机圈存、手机NFC直充、管理员后台充值 |
软件系统 | 本地SCMS（C/S）+Web云平台（B/S）双向账务同步，标准一卡通接口与SDK |
这不是单一水控终端，而是一套面向封闭式校园的实体IC卡计费管理平台。
七、 平台扩展能力
本方案具备平台化扩展能力，可扩展至电吹风、开水机/饮水机、洗衣机、微波炉等用能消费终端。
通过更换相应控制模块，实现水控、电控等场景的统一平台、统一账户、统一费率、统一运维。
编制单位：上海志控智能科技有限公司
编制日期：2026年9月
