介绍

• BK0418A一体式水控机为志控水控系统最新高精度彩屏一体式水控产品，带机械表盘显示。除拥有原有各种水控功能外，其采用一体式阀门、流量计设计，全铜材料，阀门、流量计精度高，可靠性高，适合各种水控一体安装场合。由于采用的是一体式水控设计，其安装、维修更简单。采用低功耗电源设计，某些场合可以考虑锂电池供电使用。可以支持刷卡和手机扫码使用。

•

• 产品特点

• 手机扫码使用时，支持手机端停止，使用结束后未使用金额退还用户；

• 使用中途支持红外感应开关挥手即可暂停，再次挥手即可再次继续使用；


• 可外接电磁阀，电动球阀,流量计，适用于公共场合用水管理,宿舍,工厂,公共用水管理等场所;

• 故障错误码提醒功能，方便现场人员判断机器故障及维修;

• 脱机、联网双重防复制卡功能，维护投资者利益;

• 可接入微信公众号，配合圈存机使用，无人值守，用户自助充值;

• 第二代志控物联云平台。单服务器实测可支持50万设备同时在线，性能稳定，不易掉线;

• 自主知识产权志控物联云平台，无第三方广告注入，使用无扰，安全可信；

产品支持

• 支持智能卡刷卡使用，支持M1卡、CPU卡，用户自主选择，支持复制卡云在线检测；

• 支持微信,支付宝手机扫码使用;

• 支持计时，计量收费，或者金额一次性扣费;

• 支持65K彩屏显示，160x128分辨率,支持倒计时显示，余量不足蜂鸣器提醒，界面闪烁提醒;

• 可实时在线挂失，找回余额，补卡到新卡中（网络联网情况下）;

• 高性能32位ARM处理器平台，极速响应，性能强劲;

• 支持有线TCP,无线WIFI，4G无线联网（用户自助选择），设备免接线；

• 支持物联网标准协议，提供软硬件设备云平台全套解决方案，也可以提供硬件设备SDK开发包对接客户私有云;

• 支持本地和远程4G设备固件升级，功能升级硬件不用更换；

硬件技术参数

• 工作电压：DC12V

• 工作电流：300mA

• 工作频率：13.56MHZ

• 外壳尺寸：150mm×120mm×95mm

• 阀体长度：174mm

• 阀门口径：DN20（默认）/DN15（可选）


• 屏幕显示：中文彩屏显示

• 时钟显示：支持


• 支持卡型：Mifare1 卡


• 读卡时间：≤0.3秒


• 读卡距离：≤50mm

• 发卡名单：无限发卡

• 黑 名 单：100万张

• 记录容量：10万条

• 通信方式：RS485/TCP/WIFI/4G/Lora无线


• 暂停方式：插卡启动，拔卡停止

• 工作温度：-10℃～+70℃

• 工作湿度：≤100%

• 适用水压：0.2MPa — 0.8MPa

基本功能

• 同时具有完美四种消费模式：1、计时消费模式、2、计量消费模式、3、每日/月限额消费模式(均可配置计时或计量)、4、每日/月免费金额消费模式(可每天/月设置一个免费金额，免费用完之后再收费；均可配置计时或计量)。


• 将卡片插入在水控机卡槽内并出水，根据用水时间长短采取计时收费或根据用水的流量大小采用计量收费，按照扣费最小单位依次扣除消费金额，若卡上余额不足，则自动关闭阀门；余额不足报警功能。

• 卡片金额数据采取多次加密，一卡一密，确保数据安全性。卡片消费金额多次备份处理，确保金额万无一失。


  计费精度可精确到1分钱。


• 具有三个不同等级的客户使用卡，不同级别的卡享有不同的消费折扣。


• 脱机使用,也可联机通信，与计算机连接，挂失操作更加容易操作，可通信获取终端消费明细。


• 无人值守管理。


• 有故障提示，当某部分模块产生故障时，根据显示的故障码提示可迅速加决问题。内置电子看门狗，当外部环境干扰导致水控机出现死机状态时，可自动重启，自动检测。


• 系统管理软件，采用XP图型界面，界面友好易用；基于SQL数据库智能卡消费管理软件，可以安装多个客户端同时管理和查看数据；也可以配置成单台电脑工作，无需服务器；软件界面简单友好，拥有完备的报表功能，方便进行结算；


• 产品全密封设计，防水，防潮，适用于浴室各种环境中。

增加功能

• 定时用水，热（冷）水每天可设定三个时间段的用水时间段，其他时间不允许用水。

• 定量用水，每天或每月只能用指定的水。

应用范围

• 本水控机应用在学校、工厂、宾馆、集体住户等场所，在未来可配合政府的阶梯水费模式。也可接入企业或学校的其它IC卡系统，实现一卡通。

系统框图

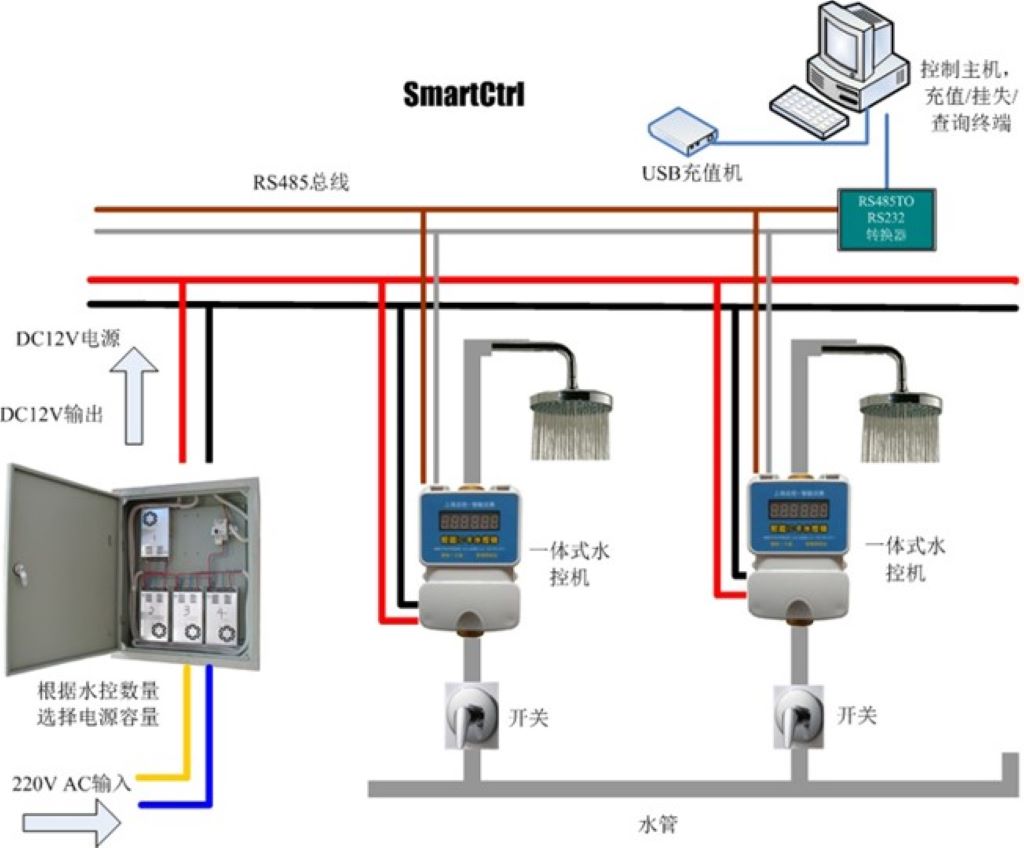

• BK0418接口连接案例：

•


•

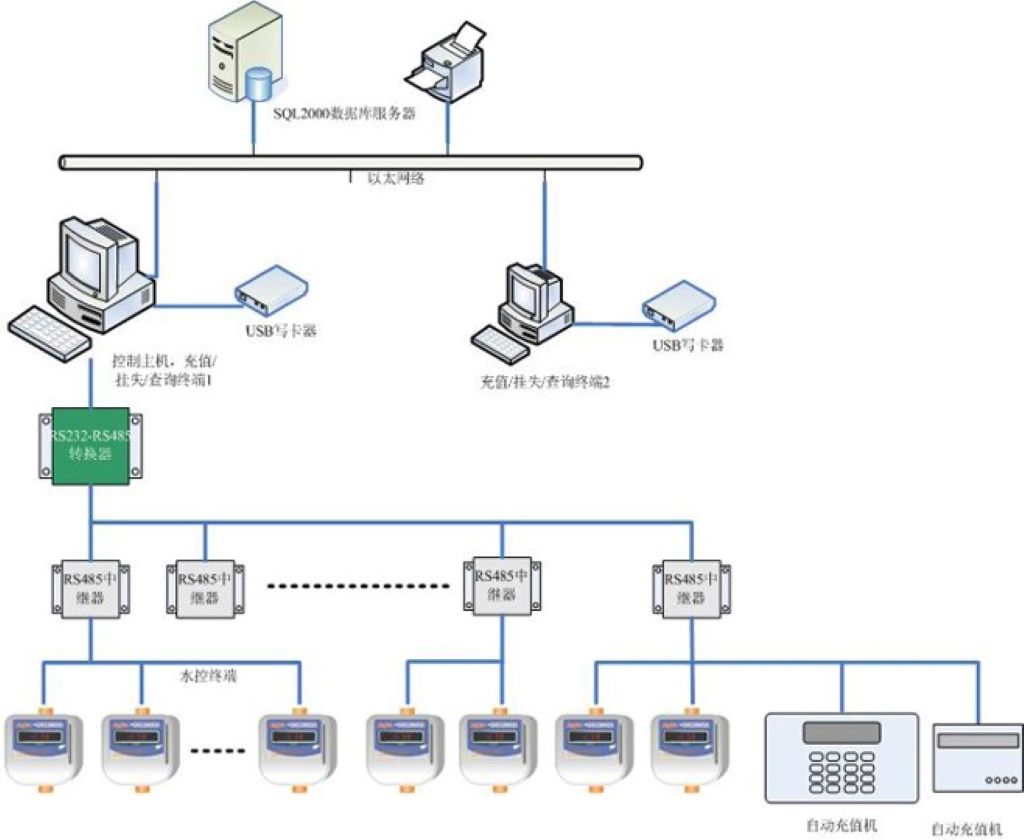

• BK0446系统框图



系统附件列表

• 集中式供电电源箱

• 发卡系统

• 卡片

• 通信转换器

• 通信中继器

• 自动充值机
